Timeline

Track一览

名称	说明
Track Group	Track组，可以放多个track，可以用来按组分类划分
Activation Track	用来控制GameObject是否激活
Animation Track	用来控制Animation的播放
Audio Track	用来控制Audio的播放
Control Track	用来控制gameobject
Signal Track	用来发射信号，出发事件
Playable Track	用户自定义的轨道

Control Track

用来控制prefab、特效、gameobject等的时间线

这个Control Track​可以拖入其他director，然后就能调整这个director的播放，形成嵌套效果

注意：

1. 在clip外会自动销毁，
2. 因此拖入了director后不能拖入director控制的其他gameobject，因为在gameobject外自身是被销毁的状态

在track中的每一个物体，都对应一个clip来控制

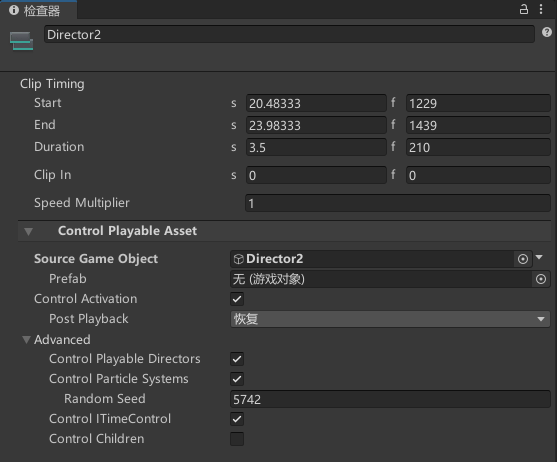

参数

通用属性跳过，看两眼就知道怎么用了

SourceGameObject：此 clip 要控制的物体

Prefab：此clip要生成并控制的prefab，当这里赋予了一个Assets下的prefab时，SourceGameObject会变成ParentObject，ParentObject指定的物体将为Prefab生成时的父物体。

ControlActivation：

• 控制激活，控制SourceGameObject的激活状态，
• 不勾选SourceGameObject将保持自有状态（也就是会一直存在或者隐藏，取决于自己）

PostPlayback：剪辑播放完成时SourceGameObject的状态

• Active ：剪辑播放完后，SourceGameObject.active=true
• ​​Inactive：剪辑播放完后，SourceGameObject.active=false
• Revert：剪辑播放完后，SourceGameObject.active=播放前的active的值

Advanced 高级选项：

1. ControlPlayableDirectors：控制物体上的 timline 播放状态，勾选后可以控制 clip 物体上的播放进度
2. ControlParticleSystem：控制粒子发射器，不勾选只能控制 clip 物体的显隐，勾选后可以 clip 物体上的粒子发射器的发射进度，可以实现粒子发射的倒放
3. RandomSeed：当粒子系统的 seed 设置为 AutoRandomSeed 时，这里的值可以设置粒子系统的随机种子，这个选项仅对ps的clip生效，对于 clip 是 timeline 类型的不生效
4. ControlItimeControl：勾选后可以同步当前 timeline 的时间到 clip 物体上继承了 ItimeControl 接口的组件上
5. ControlChildren：勾选后可以控制 Clip 物体的子对象内的 timeline 、粒子系统和继承了ItimeControl 接口的实体

ControlTrack clip的操作

• ControlTrack Clip 遵循通用的 clip 操作
• ControlTrack Clip 中间无法做混合，只能做切除操作

Signal Track

Unity【Timeline】- 使用Signal Track添加事件_unity timeline 事件-CSDN博客

因为signal是具体到某个物体上的，需要物体具有signal receiver组件，因此，对于某些额外的物体只需要使用signal功能，就可以采用signal track而不用signal receiver组件

‍

Annotation

注释标记示例 |时间线 |1.7.5 —- Annotation marker sample | Timeline | 1.7.5 (unity.cn)

书签，用来作为注释和标记

‍

Timeline Clip编辑模式

Timeline的Clip有三种不同的编辑模式，分别是Mix模式（混合模式，默认），Ripple模式（波纹模式），Replace模式（替换模式）

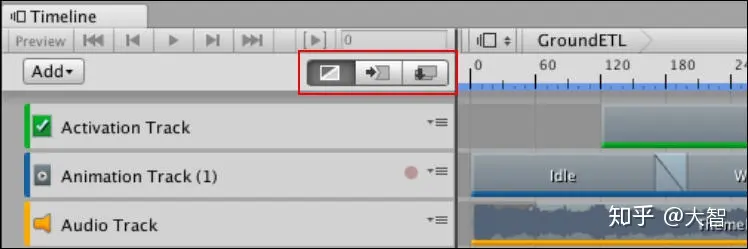

点击上图中的几个按钮，就可以切换不同的模式，一次是Mix模式，Ripple模式，Replace模式。

还有一种方法是临时切换模式，快速编辑的时候很有用：比如你编辑一个clip的时候想临时切换到Ripple模式，就可以使用快捷键临时切换，而不用切来切去了。切换方法如下：

• 按住1​临时切换到Mix模式。
• 按住2​临时切换到Ripple模式。
• 按住3​临时切换到Replace模式。

注意是按住这些键，并同时操作。

Mix模式

默认的编辑模式。使用这种模式时，当你拖动clip，两个clip发生重叠时，会将重叠部分混合。

在Mix模式下，当光标在clip的不同区域拖拽时，光标会有不同的变化，表示会执行不同的功能。

• 在clip的最前面时，光标会变成一个修剪的光标，拖拽可以修改clip自身开始播放的位置。（注意不是在Timeline中开始播放的位置，而是clip自身开始播放的时间，比如clip有5秒，可以修改为从第3秒开始播放。）
• 在clip中间时，光标会变成一个移动的光标，此时拖拽可以移动clip。
• 在clip最后面时，光标会变成一个修剪的光标，拖拽可以修改clip自身结束播放的位置。

在Mix模式中，如果拖拽时和其他clip发生重叠，光标会变成一个白色箭头，指示混合的位置。箭头有三种情况，指示混合创建的位置，在开头、结尾、或是开头和结尾都有。

Ripple模式

使用这种模式时，调整clip的长度和位置时，后面的clip的相对位置保持不变。

在Ripple模式下，当你修剪或者移动一个clip时，光标会变成一个黄色的箭头，表示影响后面的clip。一个黄色的竖线，代表ripple开始的点。

Replace模式

替换模式。使用这种模式时，当两个clip发生重叠时，当前操作的clip会替换掉重叠的部分，不会发生混合。

注意重叠的部分被自动覆盖以后，再修改当前操作的clip的长度后，被覆盖的那个clip也不会自动复原，需要操作被覆盖的clip来还原。

Signal介绍

信号，是timeline触发事件的媒介，因为其具有广播的性质，所以比event的名字更适合

如何添加信号

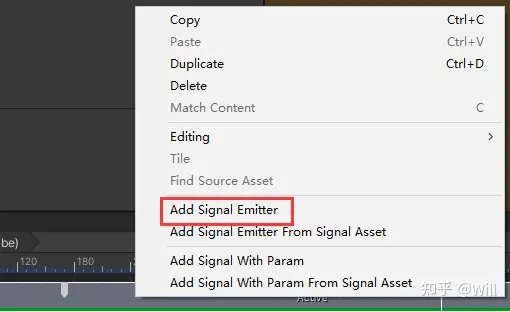

1. 右击任何一个bindingType是GameObject或者Component的Track，在弹出的菜单栏中点击Add Signal Emitter即可添加信号

1. 信号添加好后，会出现下图中的游标，带警告的游标说明没有选择要触发的信号类型(Emit Signal为none)

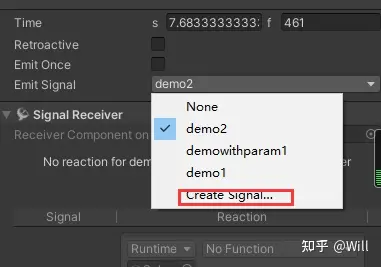

3 选中Signal游标，在检视版中选择触发的信号类型

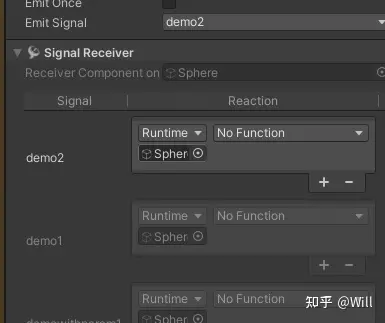

1. Signal选好后，需要在下方添加一个Signal Receiver用来选择接收信号的方法，同按钮点击事件，不在赘述

1. 至此当timeline播放到signal游标处就会触发对应的事件了，（注意，signal触发的事件，只有signal所在track上的对象上的signal receiver生效）

如何添加带参信号

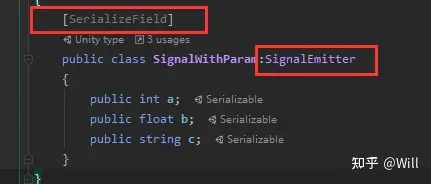

1. 继承SignalEmitter，实现一个新的信号触发器，并在其中加入新的参数

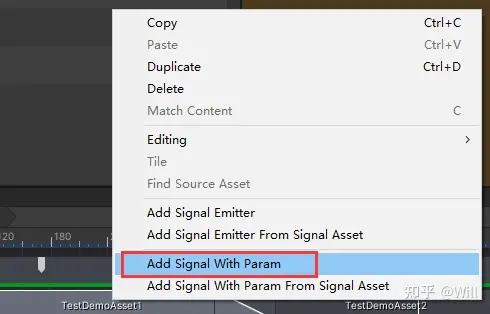

1. 添加自定义的信号。当创建了新的SignalEmitter时，timeline会在原添加信号菜单处加入添加新信号的菜单

1. 选择信号类型同普通信号。

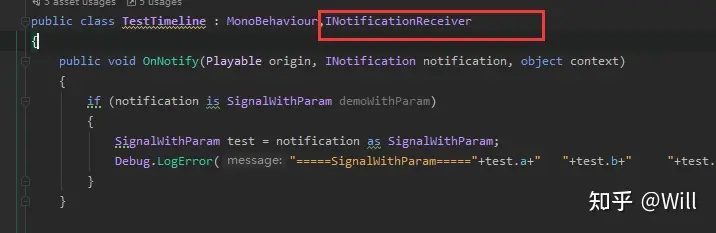

2. signal receiver需要自己实现，在挂在track的对象上，这个时候就可以通过 notification获取带参信号的参数了！

自定义

timeline很强大，除了自带的轨道，还可以自己定义轨道，从而能够根据自身需要添加timeline clip

自定义clip：Playable Track

创建自定义clip需要2个脚本：

• 一个用于存放数据：需要继承PlayableAsset​
• 一个用于处理逻辑：需要继承PlayableBehaviour​

存放数据的脚本，也是显示在Playable Track​的脚本

这个脚本必须继承自`PlayableAsset`​

这个脚本的public成员，会序列化显示在对应的Inspector上，以便进行配置

必须重写抽象方法`CreatePlayable`​，这个方法返回一个`Playable`​类对象，在这个方法中可以传递配置好的成员

处理逻辑的脚本，我们可以重写多个生命周期函数，以进行调用

以text脚本为例，我们可以写成如下形式，在TextPlayableAsset​中配置数据，然后传到TextPlayableBehaviour​进行逻辑处理

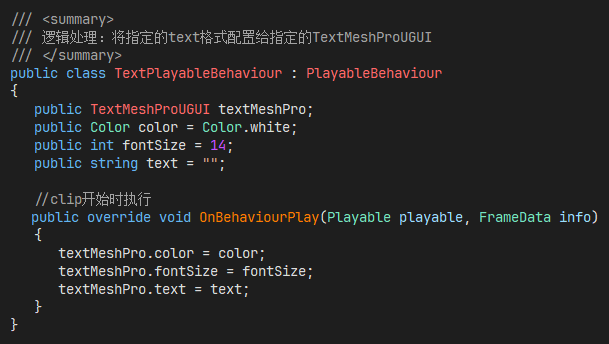

逻辑处理的部分如下

为了获得这些数据，我们在TextPlayableAsset​中配置数据，再传递到TextPlayableBehaviour​

代码

public class TextPlayableAsset : PlayableAsset
{
    //配置的数据
    public ExposedReference<TextMeshProUGUI> textMeshPro;
    public Color color = Color.white;
    public int fontSize = 14;
    public string text = "";

    public override Playable CreatePlayable(PlayableGraph graph, GameObject owner)
    {
        TextMeshProUGUI textMeshProUGUI = textMeshPro.Resolve(graph.GetResolver());

        ScriptPlayable<TextPlayableBehaviour> playable = ScriptPlayable<TextPlayableBehaviour>.Create(graph);

        TextPlayableBehaviour playableBehaviour = playable.GetBehaviour();

        playableBehaviour.textMeshPro = textMeshProUGUI;
        playableBehaviour.color = color;
        playableBehaviour.fontSize = fontSize;
        playableBehaviour.text = text;

        return playable;
    }
}

/// <summary>
/// 逻辑处理：将指定的text格式配置给指定的TextMeshProUGUI
/// </summary>
public class TextPlayableBehaviour : PlayableBehaviour
{
   public TextMeshProUGUI textMeshPro;
   public Color color = Color.white;
   public int fontSize = 14;
   public string text = "";

   //clip开始时执行
   public override void OnBehaviourPlay(Playable playable, FrameData info)
   {
      textMeshPro.color = color;
      textMeshPro.fontSize = fontSize;
      textMeshPro.text = text;
   }
}

ExposedReference类

在上面创建playable的相关脚本中，如果使用了继承自MonoBehaviour的字段，那么需要注意的是，

1. Unity 的 Asset 只能引用资源对象，不能引用MonoBehaviour对象（场景中的对象）
2. Unity 的 MonoBehaviour对象既可以引用资源对象，又可以引用MonoBehaviour对象

因此会出现场景中的物体不能拖拽，而预制体可以拖拽的情况

Unity 提供 ExposedReference 和 IExposedPropertyTable 机制来实现 Asset 引用场景中的对象

以TextMeshProUGUI​为例，假设有字段

public ExposedReference<TextMeshProUGUI> textMeshPro;

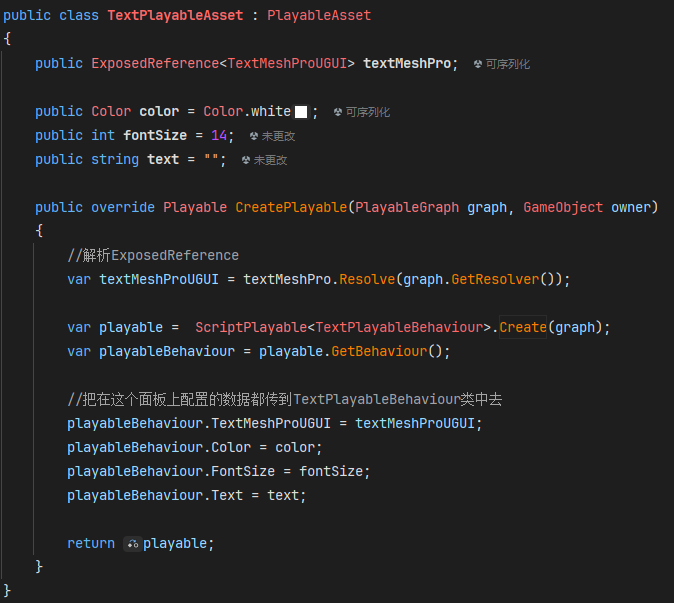

在继承自PlayableAsset​的脚本中，可以在CreatePlayable​方法中这样处理

public override Playable CreatePlayable(PlayableGraph graph, GameObject owner)
{
	//解析ExposedReference
	var textMeshProUGUI = textMeshPro.Resolve(graph.GetResolver());
}

在继承自PlayableBehaviour​的脚本中，可以这样处理

public override void OnGraphStart(Playable playable)
{
    //获取解析器并解析，检索分配的控制对象
    var _textMeshPro = textMeshPro.Resolve(playable.GetGraph().GetResolver());
}

Playable Track的改进

要实现Playable Track​，需要写两个脚本，一个是用来配置数据的，一个是用来处理逻辑的

但实际书写时，就会发现很多不便，因为我们需要在两个脚本中都写上同样的成员变量，再进行传递

我们可以利用[serializable]​特性直接进行成员传递，让继承自PlayableBehaviour​的脚本的成员出现在inpector上

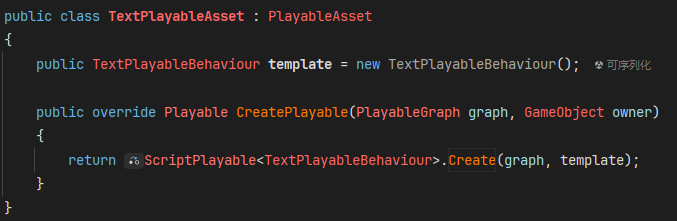

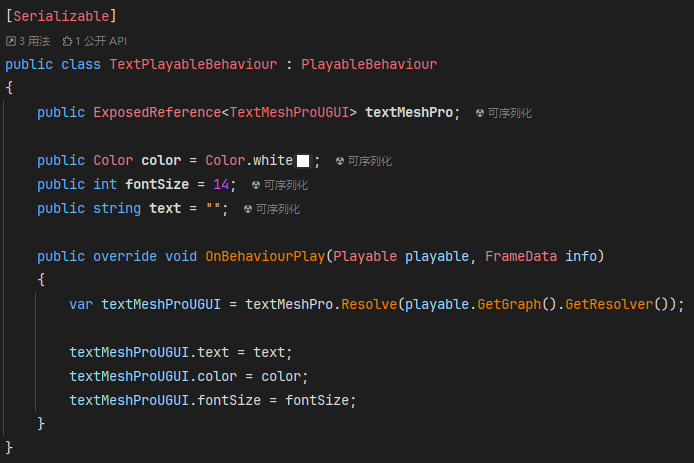

上面的例子可以改成如下

如此，我们可以进行间接配置，从而略去中间的传递数据的过程

自定义轨道

使用player track，我们可以更改许多自定义的东西，比如text， transform。但是，player track只能创建clip，我们需要在每一个clip上绑定对应数据，如果我们希望对同一个东西进行频繁修改的话，创建的每一个clip都绑定到了同样的对象上

通过自定义轨道，能够让数据绑定到轨道上，这样，每一个clip就无需再绑定数据了

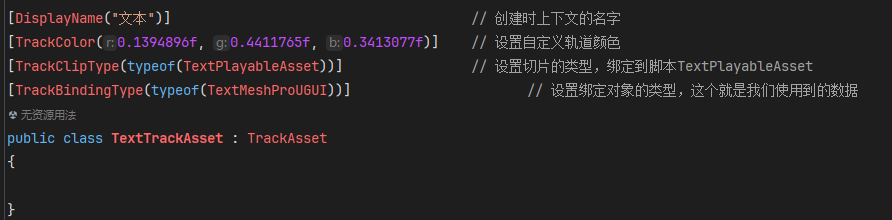

要自定义新轨道，需要继承自TrackAsset​，这个类里面可以什么都不写，如果要实现混合需要酌情重载CreateTrackMixer​和GatherProperties​方法

要拿到绑定的数据，需要在TextPlayableBehaviour​类中重写方法ProcessFrame​，使用playerData即可

public override void ProcessFrame(Playable playable, FrameData info, object playerData)
{
    var textMeshProUGUI = playerData as TextMeshProUGUI;

    if (textMeshProUGUI == null)
        return;


    textMeshProUGUI.color = color;
    textMeshProUGUI.fontSize = fontSize;
    textMeshProUGUI.text = text;
}

这个时候右击timeline的菜单中就出现自定义的轨道了

【Unity学习笔记】ExposedReference类的初识 + 自定义Timeline轨道初识-CSDN博客

TimelineMixer

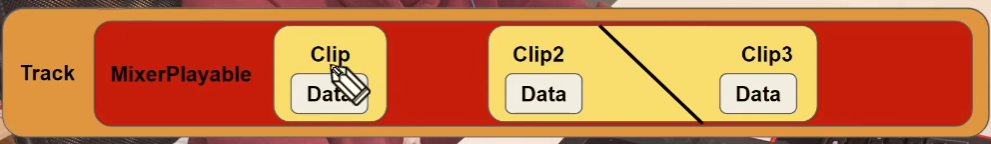

可以这么理解，Mixer是整条track的底层，它用来处理不同clip之间的混合，包括那些空白的部分的状况（是沿用最后的非空白的状态还是回到默认的状态）

要实现Mixer，需要另写一个继承自PlayableBehaviour​的脚本，然后在TrackAsset​中实现CreaterTrackMixer​方法，并绑定到这个脚本

1. 在这个Mixer脚本中，也需要实现ProcessFrame​方法，并且Mixer的优先级更高，是覆盖执行。也就是说，当Mixer脚本中的重写了ProcessFrame​方法，此前的脚本也重写了ProcessFrame​方法，Mixer脚本中的ProcessFrame​方法会后调用
2. 需要注意的是，某个clip的ProcessFrame​方法只在播放到这个clip时才启用，而Mixer脚本中的ProcessFrame​方法在整个timeline中都会执行
3. Mixer脚本是不知道当前播放到哪里，它只能遍历全部的clip（空白的不管），查询其权重，如果clip返回的权重是1，它才会知道此时播放到这个clip
4. 如果两个clip重叠，那么过渡的过程中，前面的clip返回的权重就会从1渐变到0，后面的clip返回的权重会从0渐变到1

还是以卡拉OK为例，之前的做法，在两个clip之间，歌词会沿用上一个clip的歌词，现在我们希望空白部分的歌词为空（最快的做法其实是直接创建clip替代空白，然后歌词不填）

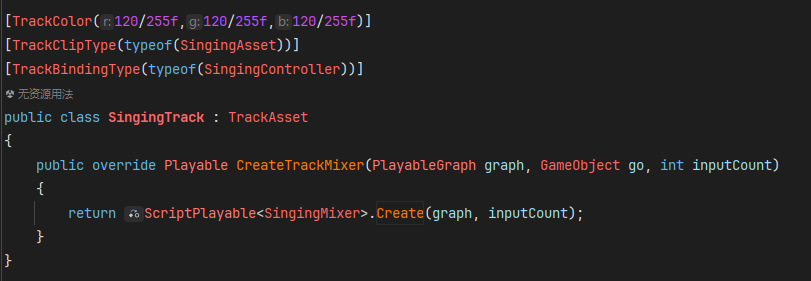

在TrackAsset​中实现CreaterTrackMixer​方法

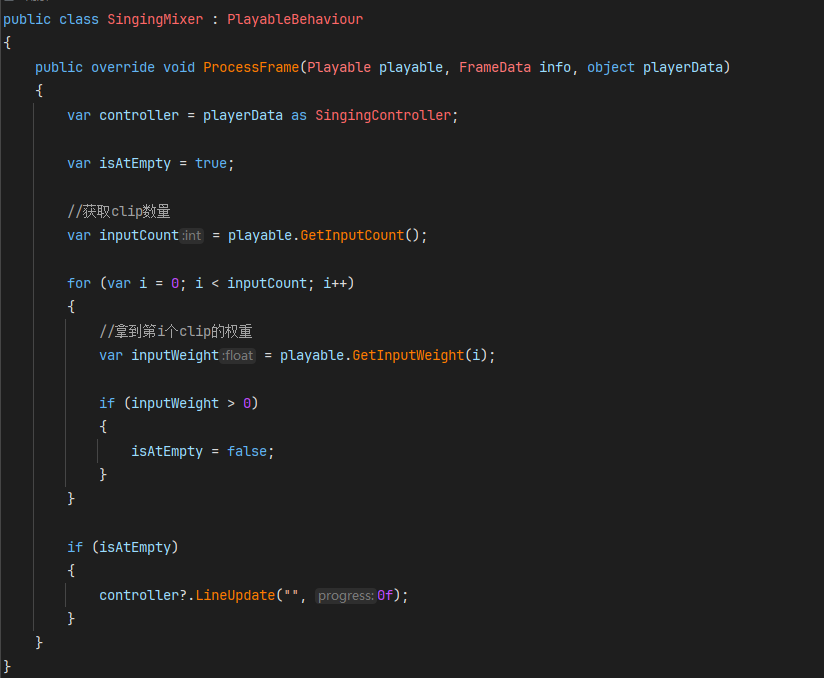

实现Mixer脚本，因为两个clip在设计上是不会重叠的，所以不用管插值的部分，而每个clip自己实现了显示歌词的方法，那么在这个脚本里，我们只需要判断是不是当前没有播放到任何一个clip中，是的话就将歌词设置为默认值即可

实战：卡拉OK轨

来源：Timeline 3 | 卡拉OK轨 | 自定义轨道 | Unity3d 教程_哔哩哔哩_bilibili

要实现卡拉OK轨，首先要弄明白它的原理

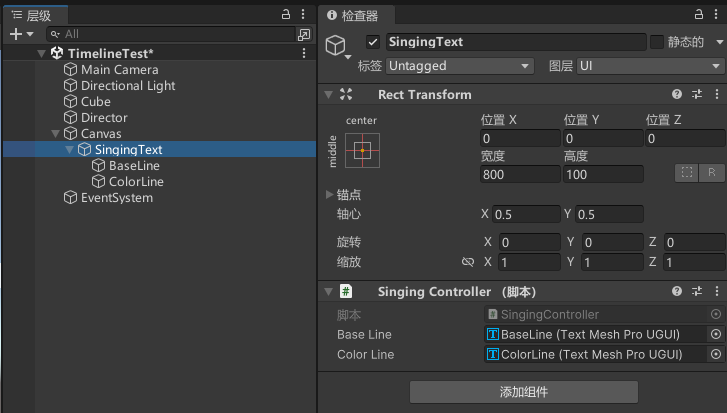

我们可以使用两个叠加的歌词，一个白色，一个绿色，设置二者的轴心都在左侧边缘，然后将绿色歌词的TextMeshPro组件中的，wrapping设置为disabled，将overflow设置为截断，wrapping启用时，会自动换行，overlfow则是对溢出的处理

然后修改绿色歌词的RectTransform组件的宽度即可实现想要的功能

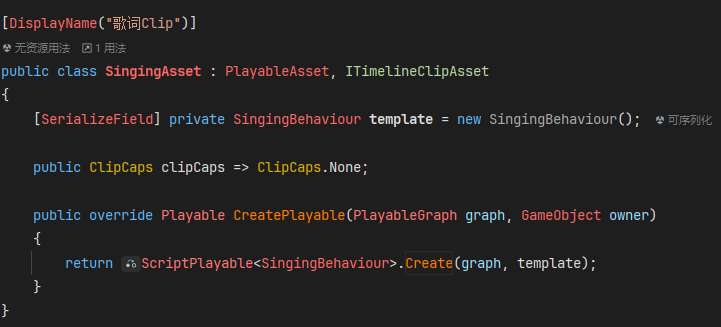

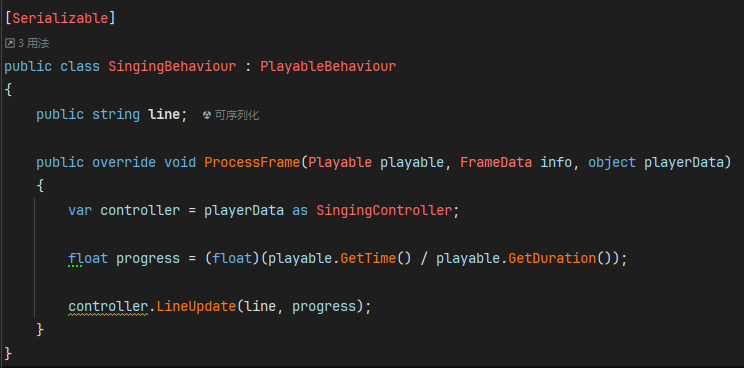

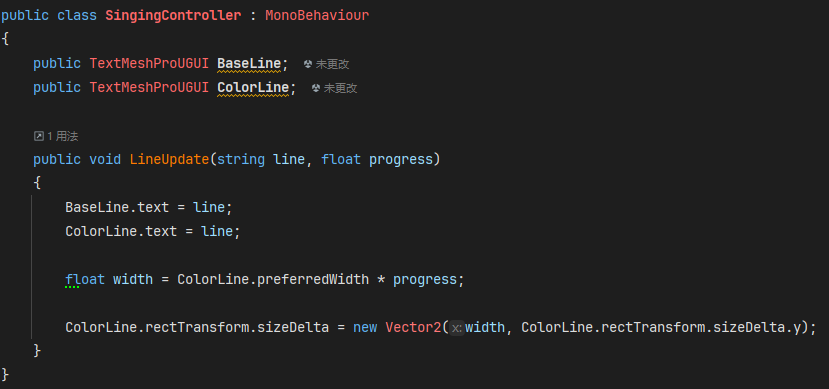

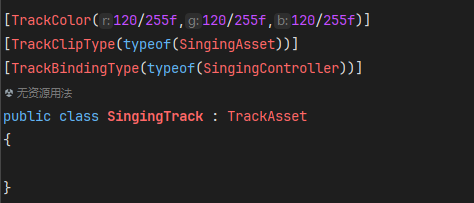

然后就是书写代码，我们使用四个脚本来实现

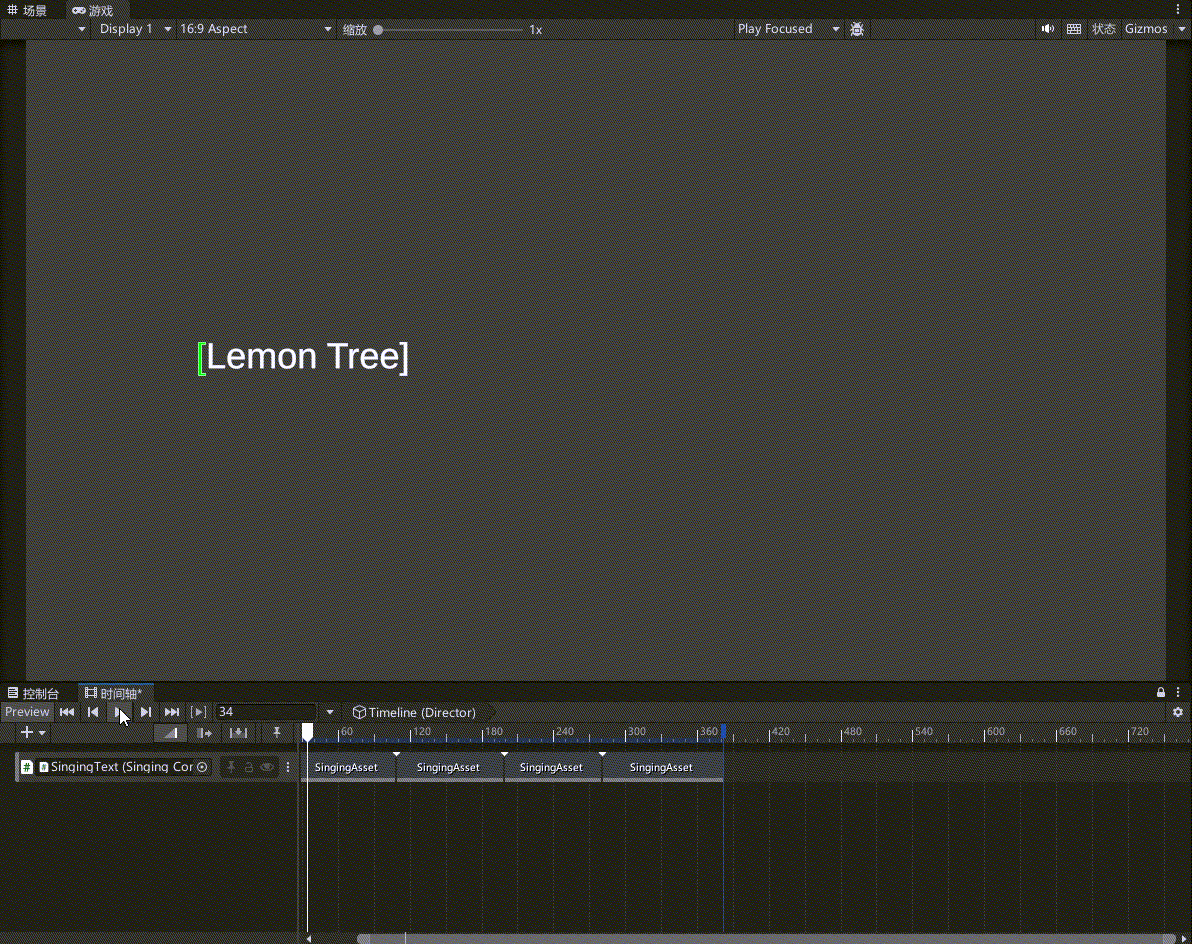

表现

​

注意：这里的显示其实是一个字符一个字符显示的，更好的滑动效果是逐渐显示，可以使用Rect Mask 2D​组件来实现，不控制TextMeshPro转而控制这个组件的属性即可
